Melhores softwares de projeto elétrico em 2024

O software de projeto elétrico oferece um método rápido e preciso de projeto de sistemas elétricos integrados. Os sistemas de projeto elétrico oferecem uma seleção de componentes mais fácil, bem como integração com o componente existente sem o risco de falha. O software de projeto de controle elétrico facilita a geração automática de lista de equipamentos e cabos, simplificando a tarefa dos engenheiros elétricos. Além disso, com a ajuda de projetos elétricos, os engenheiros podem reduzir erros e cumprir os padrões da indústria.

Um diagrama ou desenho elétrico, é uma forma pictórica de apresentar visualmente um circuito eletrônico. Assim, um diagrama elétrico é composto por diferentes componentes: símbolos, tamanhos, marcações, etc. O Software de Desenho Técnico - Crie rapidamente diagramas técnicos com muitos exemplos e modelos. Esses podem ser utilizados em diversas situações por profissionais como engenheiros, construtores, técnicos, programadores, etc. quanto custará e qual material será necessário. Existem muitas maneiras de fazer um desenho elétrico, mas o Software de projeto elétrico online é uma opção rápida, fácil e conveniente. Hoje, falaremos sobre os 10 melhores softwares de desenho elétrico para usar em 2023.

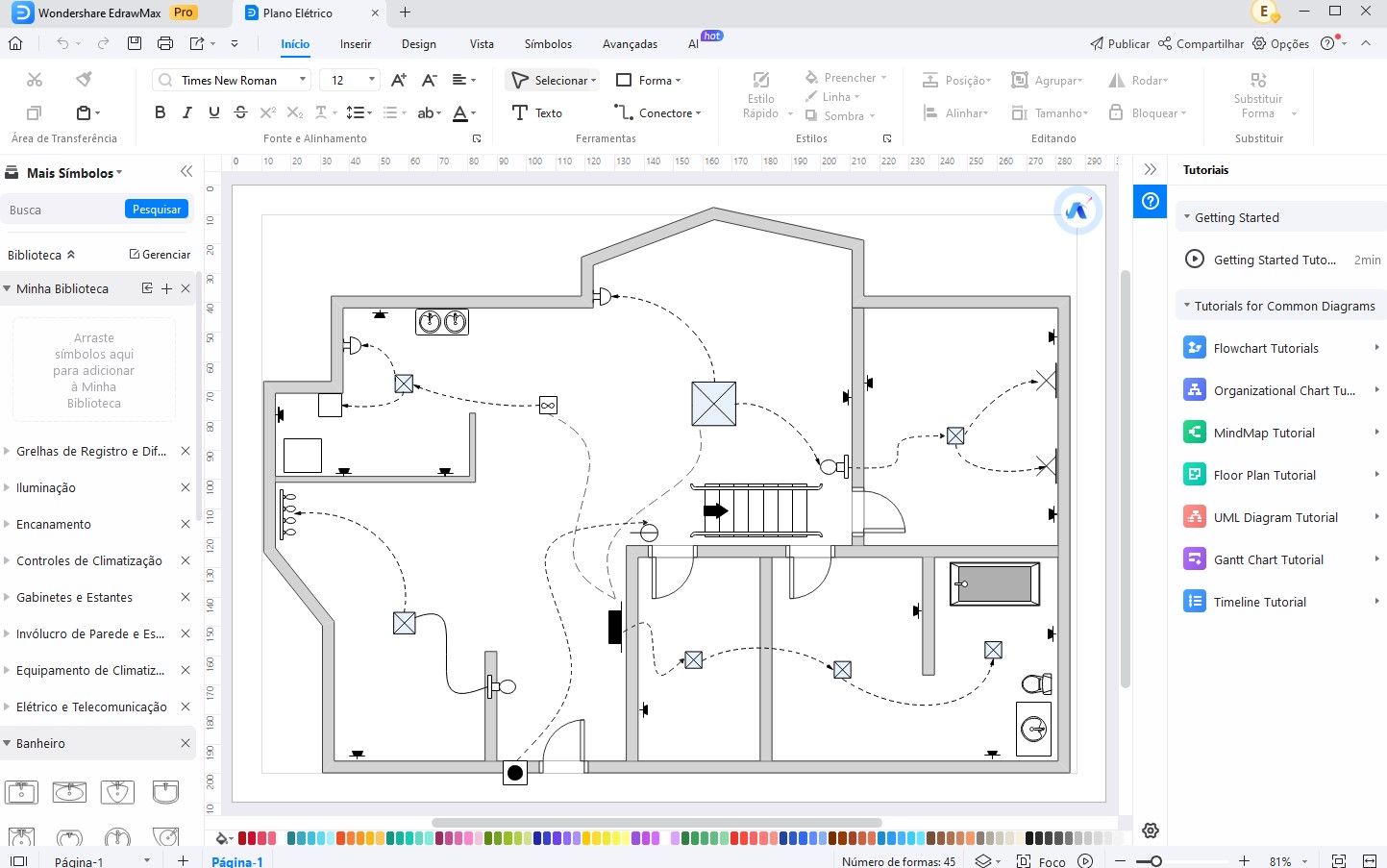

1 -   EdrawMax

Com a ajuda do EdrawMax, você pode criar desenhos elétricos profissionais, seja você eletricista, engenheiro, programador ou construtor. Use o melhor software de desenho elétrico profissional do Edraw e faça desenhos elétricos de forma rápida e fácil. Ele contém todas as ferramentas e componentes essenciais necessários para criar um diagrama elétrico profissional detalhado. Você também pode usar modelos diferentes.

EdrawMax é uma ferramenta de desenho amigável disponível para todos os sistemas operacionais e acessível em todos os navegadores. O que torna ele um dos melhores softwares de desenho elétrico é que ele é super rápido, fácil e divertido de usar

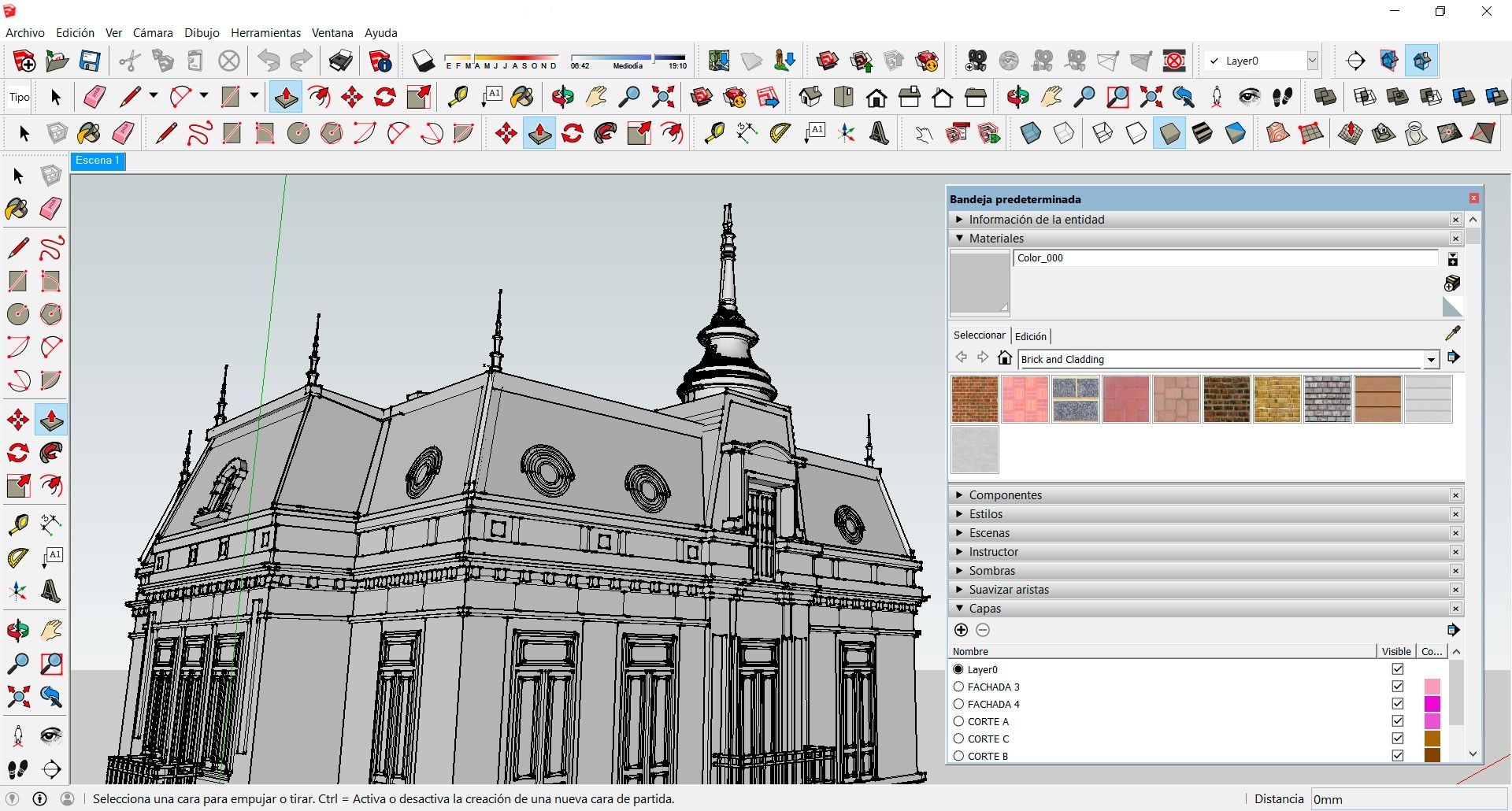

2 -   SketchUp

O SketchUp é o software mais fácil e amigável para iniciantes que você pode escolher para começar. Se você não precisa criar produtos eletrônicos muito complicados, o software de design SketchUp 3D será suficiente para suas necessidades. Mesmo se você não tiver experiência anterior em design 3D, encontrará todos os recursos necessários para criar suas peças eletrônicas ou gabinetes com sucesso. O centro de aprendizado dedicado do SketchUp fornecerá tutoriais úteis sobre como usar suas ferramentas de CAD 3D. Além disso, como você pode ver no vídeo abaixo, é muito simples usar seus recursos e criar uma peça simples em

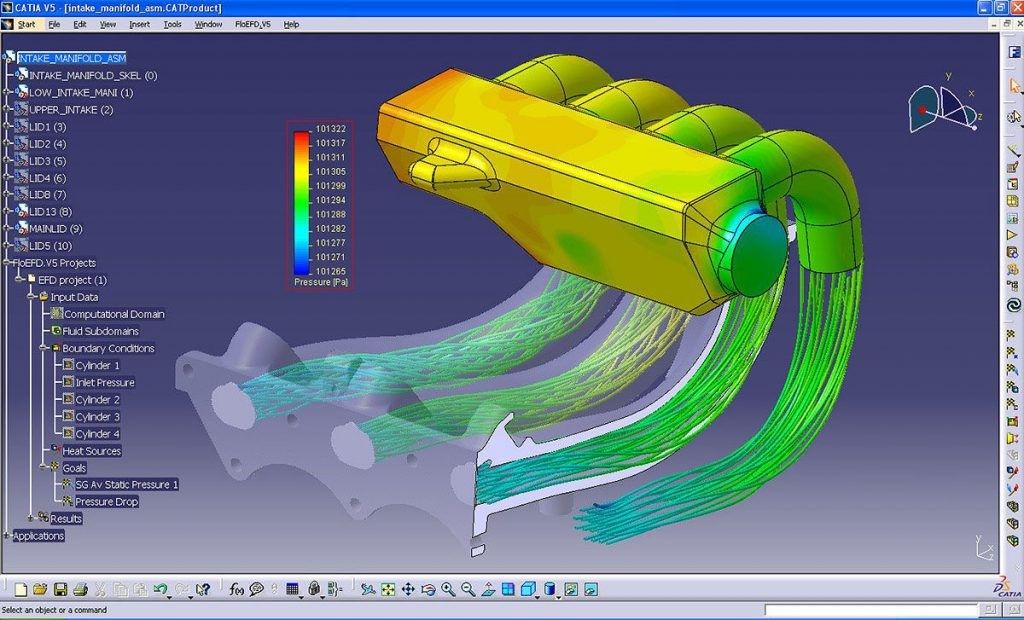

3 Cátia

O Catia é um software de design 3D amplamente utilizado por engenheiros de todas as áreas. Na indústria eletrônica, o Catia é amplamente utilizado por suas características que permitem uma visualização bastante detalhada dos componentes eletrônicos. O software de design Catia 3D permite um nível mais alto de precisão em esboços dimensionais do que outros softwares semelhantes não. Uma das principais características deste conjunto de design é que ele suporta a criação de PCBs 3D flexíveis (placas de circuito impresso). Com Catia, você pode projetar PCB 3D complexo e flexível com um grande número de componentes e alternar entre sua representação plana e dobrada. Também é possível importar e exportar arquivos IDF (Intermediate Data Format) incluindo a definição de camadas e condutores e suas propriedades elétricas.

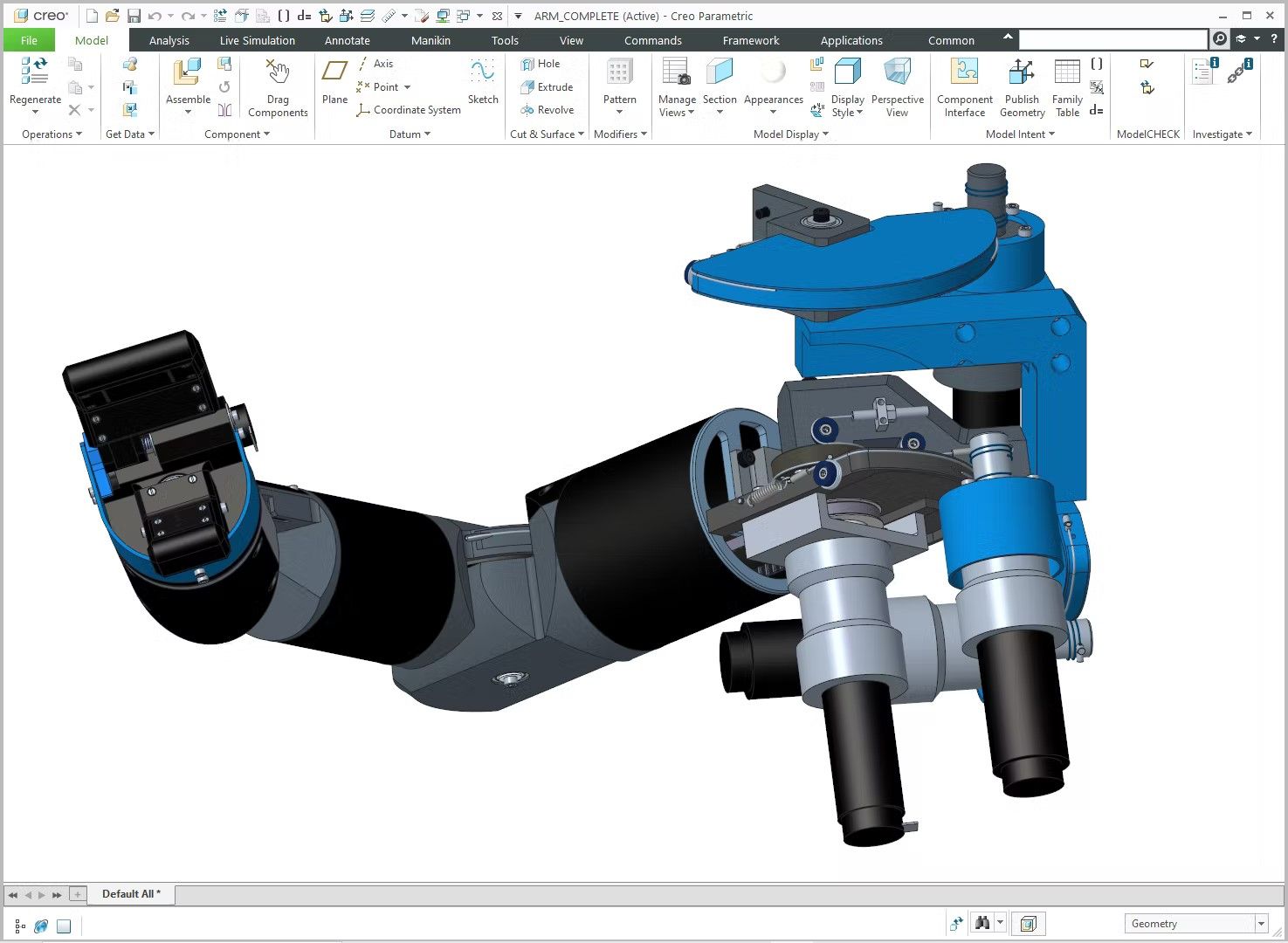

 4 - Creo

O Creo é um software de design 3D amplamente utilizado entre os engenheiros, que suporta um recurso chamado “Creo View ECAD”. Este recurso é direcionado principalmente para usuários mais experientes. A UI (User Interface) do Creo é fácil de usar, suporta a criação de circuitos e a abertura de documentos de várias fontes. O Creo View ECAD também pode se comunicar com outra extensão do Creo, chamada “Creo Parametric”. Graças à combinação desses dois recursos, o projetista pode selecionar um componente no Creo Parametric e ter acesso a uma visão interna de seu espaço de projeto que normalmente não possui. Ao mesmo tempo, o projetista pode selecionar componentes eletrônicos individuais e usar o visualizador 3D paralelo para esses componentes e seus arredores tanto no “Creo View ECAD” quanto no “Creo Parametric”.

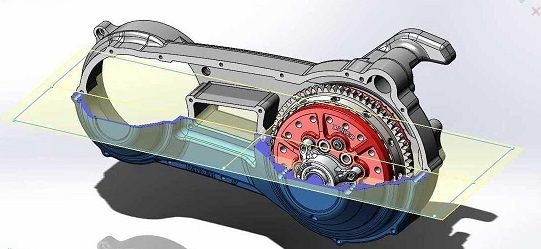

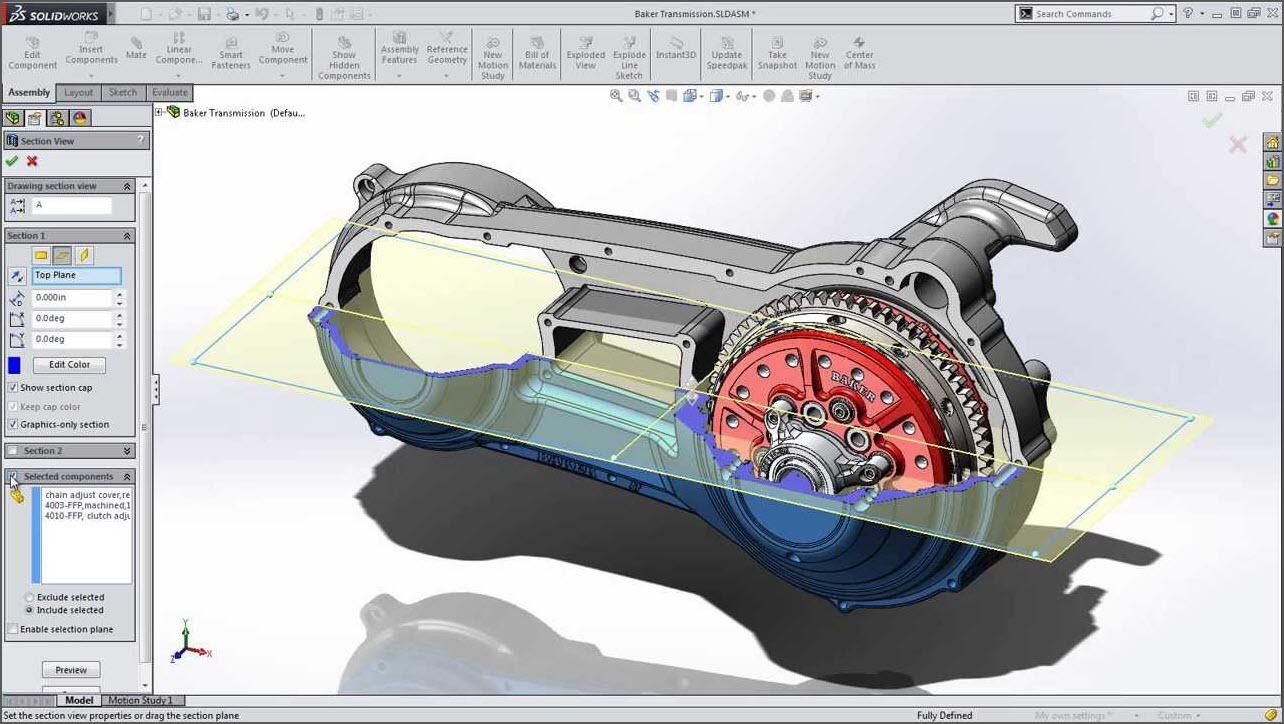

5 -   Solidworks

O Solidworks é outro software de design 3D que pode ser usado em muitos campos de engenharia e industriais. Este software de design 3D vem com um recurso especial direcionado à indústria eletrônica, chamado “SOLIDWORKS PCB”. É uma extensão muito útil, pois oferece ao designer uma grande variedade de ferramentas CAD para projetar tudo o que ele deseja relacionado à eletrônica. A lista de tutoriais fornecidos pela Solidworks sobre ferramentas de projeto eletrônico são muito úteis para quem deseja iniciar no projeto de circuitos, projetando componentes eletrônicos simples, footprints para layouts de placas ou até mesmo gabinetes para suas peças eletrônicas.

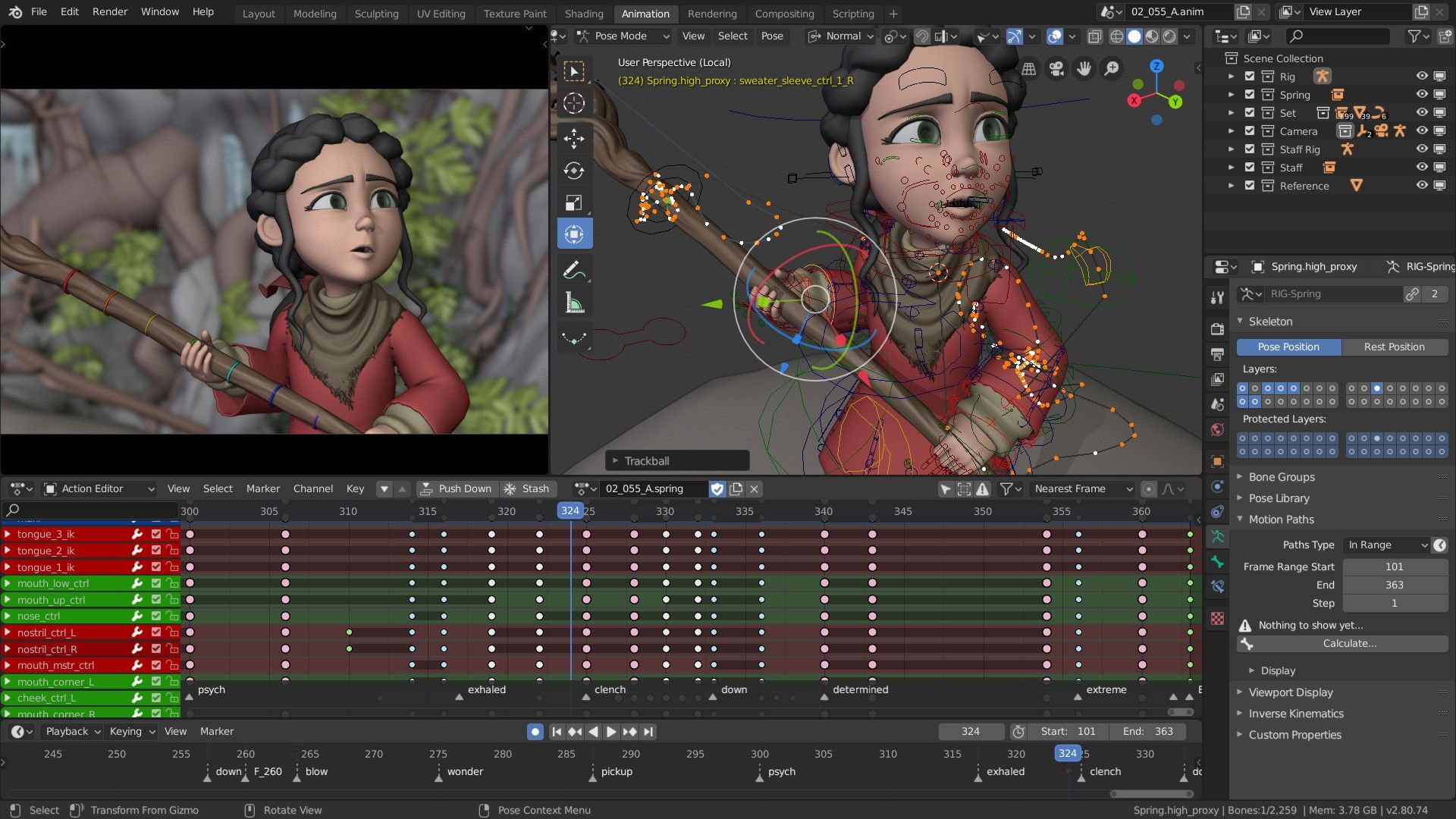

6 - Blender

Esse é um software de modelagem 3D amplamente utilizado para a criação de modelos 3D e arte digital. É um software de projeto que também pode ser utilizado no projeto da eletrônica, com algumas restrições. A principal dificuldade ao usar o Blender para projetar componentes eletrônicos são suas ferramentas de medição. Este software de design 3D usa um sistema de medição que não é baseado em uma unidade mensurável. No entanto, se a peça 3D que você projeta for impressa em 3D ou fabricada de qualquer outra forma, é importante definir uma unidade de escala. No entanto, este software é uma ótima opção para criar animações ou simulações de como algumas das peças podem funcionar em determinadas circunstâncias. Como exemplo, o vídeo abaixo é uma visualização animada do fluxo de resistência (R) de alguns componentes eletrônicos.

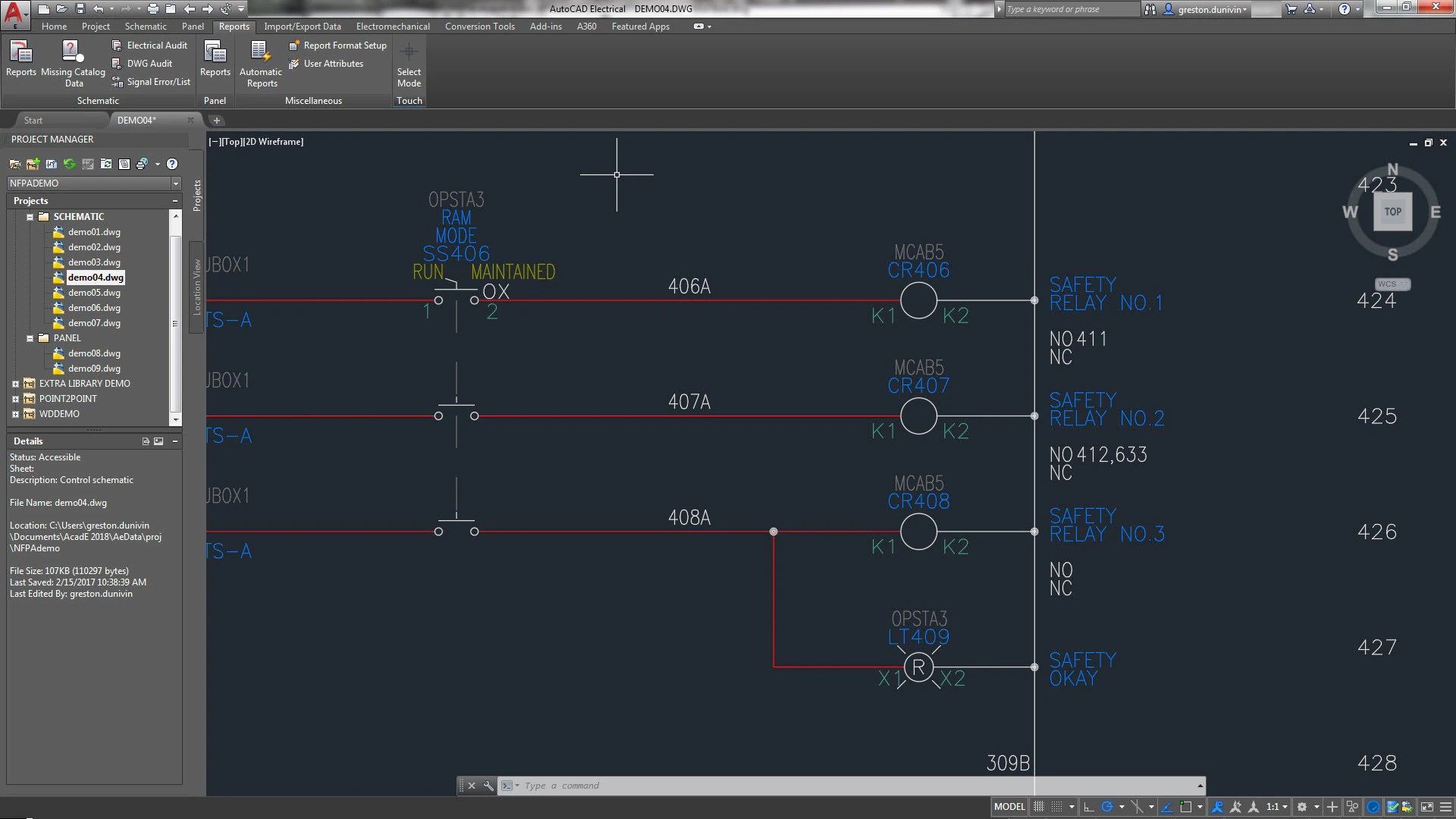

7 -   AutoCad Electrical

AutoCad é um software de design 3D arquitetônico bem conhecido e vem com uma extensão especial para eletrônica. Essa extensão é chamada AutoCad Electrical e inclui todas as funcionalidades do software AutoCAD, além de um conjunto completo de recursos CAD de projeto elétrico. Assim, se você já está familiarizado com o manuseio do software AutoCad, será muito fácil para você conhecer as novas funcionalidades do software AutoCad Electrical. Este software de projeto 3D, permite ao projetista combinar e integrar projeto elétrico e mecânico. Além disso, graças ao seu editor de esquemas, oferece alguns recursos para extrair uma lista de componentes esquemáticos para criar desenhos de layout de painéis. Além disso, ele pode executar vários relatórios com a ferramenta de geração de relatórios personalizável integrada.

Em resumo, em nossas pesquisas, atualmente o melhor custo benefício de software é o EdrawMax, ele é um potente aplicativo de projetos elétricos. Mas além disso, ele possui diversas outras funcionalidades, o que garante que você tenha uma gama de outros tipos de projetos como desenhos arquitetônicos, elétricos e hidráulicos. Até os mais simples projetos, mapas mentais, mapas de sala, entre muitos outros. Além de seu preço estar bem mais acessível que os outros concorrentes, o programa permite uma versão para avaliação gratuita, então aproveite para conhecer todos os benefícios que testamos e aprovamos.
